Настройку скоростей начинают не с вращения всех винтов подряд, а с осмотра трансмиссии. Сначала необходимо очистить цепь и кассету, проверить трос, рубашки, крепление колеса и ровность крюка заднего переключателя. Далее ограничительными винтами H и L задают крайние положения переключателя, регулятором натяжения троса устраняют неточное переключение между соседними звездами, а B-винтом устанавливают правильное расстояние между верхним роликом и кассетой.

Передний переключатель выравнивают по высоте и параллельности относительно звезд, после чего регулируют пределы его хода и натяжение троса. Во время езды передачи следует переключать при вращении педалей, но без сильного давления на них, а нужное передаточное число лучше выбирать еще до начала подъема.

Как работает система переключения передач на велосипеде

Механическая система переключения изменяет положение цепи относительно передних и задних звезд. Когда велосипедист нажимает рычаг манетки, трос натягивается или ослабляется, а переключатель смещается на определенное расстояние. Благодаря этому цепь переходит на соседнюю звезду, а соотношение между вращением педалей и заднего колеса изменяется.

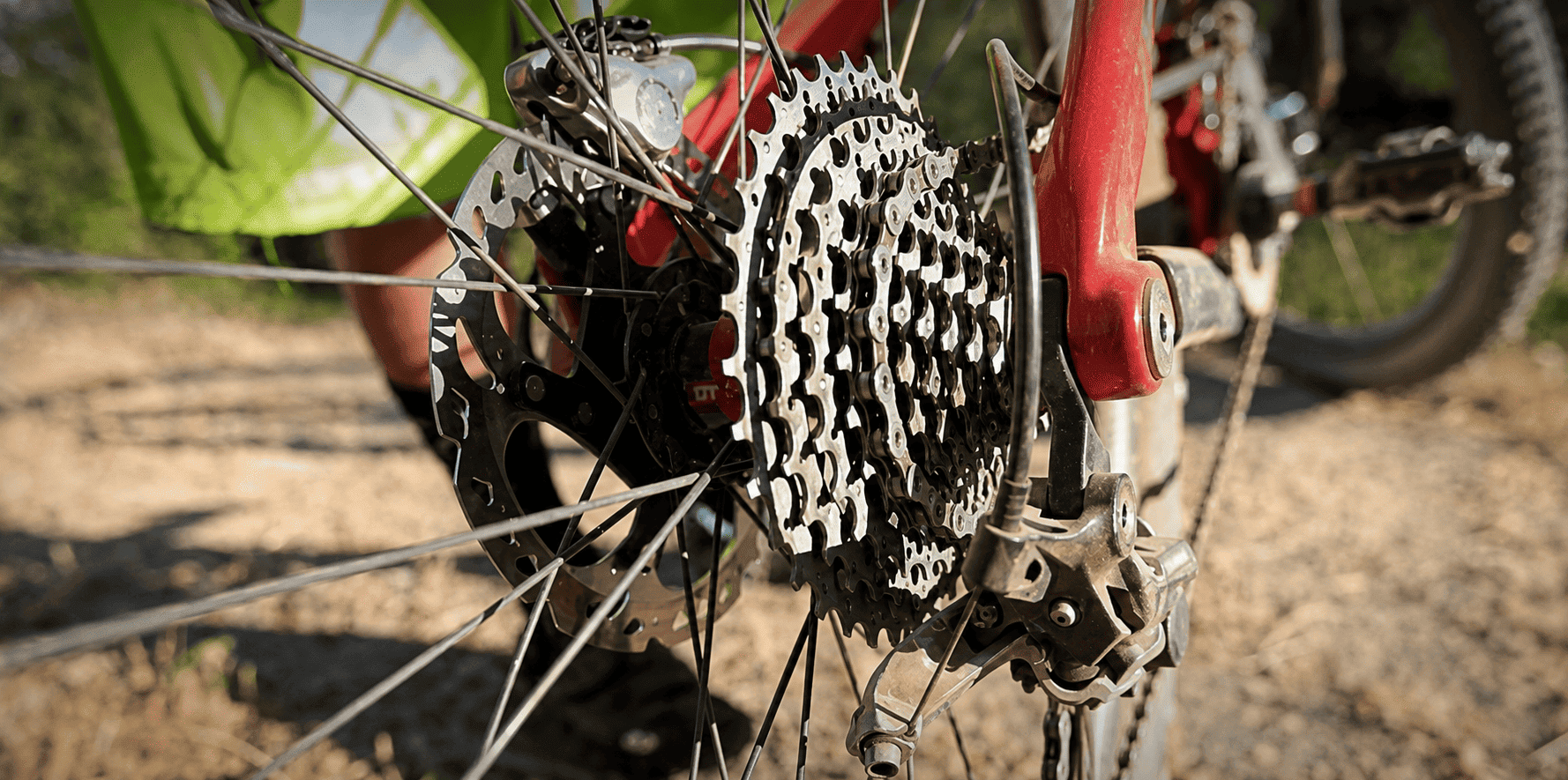

Из чего состоит трансмиссия

Основные элементы трансмиссии:

  • кассета — набор задних звезд разного диаметра. Большие звезды облегчают педалирование на подъеме, а малые позволяют развивать более высокую скорость;
  • цепь — передает усилие от шатунов к заднему колесу и переходит между звездами;
  • передние звезды — установлены на системе шатунов. Большая звезда используется для быстрого движения, малая — для подъемов и медленной езды;
  • задний переключатель — перемещает цепь по кассете и поддерживает ее натяжение с помощью рамки с двумя роликами;
  • передний переключатель — переводит цепь между передними звездами. На трансмиссиях 1× его нет;
  • манетки — рычаги на руле, с помощью которых велосипедист выбирает передачу;
  • тросы и рубашки — передают движение от манетки к механическому переключателю. Грязь, коррозия или заломы увеличивают трение и ухудшают точность работы.

На системах 1× переднего переключателя нет. Электронные системы калибруют по отдельной инструкции производителя; дальнейшие рекомендации относятся к механическим переключателям.

Зачем нужны разные передачи

Передачи помогают поддерживать комфортную частоту вращения педалей в разных условиях. На подъеме нужна легкая передача: малая передняя звезда и большая задняя. На ровной дороге используют средние комбинации, а во время быстрого движения или на пологом спуске — большую переднюю и меньшие задние звезды.

Правильно выбранная передача снижает нагрузку на колени и трансмиссию. Слишком тяжелая передача заставляет сильно давить на педали, а слишком легкая на высокой скорости приводит к излишне быстрому вращению без эффективного ускорения.

Когда необходимо настраивать скорости

Регулировка нужна не только после установки нового переключателя: трос усаживается в упоры, рубашки загрязняются, а компоненты изнашиваются. Перед работой важно исключить механическую неисправность.

Передачи плохо переключаются

Если цепь переходит на соседнюю звезду с задержкой или манетку приходится нажимать дважды, чаще всего нарушено натяжение троса. Причиной также может быть загрязнение троса, рубашек, роликов или кассеты.

Цепь перескакивает

Перескакивание возникает из-за неправильного положения переключателя, погнутого крюка, жесткого звена или изношенных деталей. Если на стойке все работает, а под нагрузкой цепь проскальзывает на отдельных звездах, вероятная причина — износ.

Появился посторонний шум

Постоянное цоканье означает, что цепь и верхний ролик переключателя не находятся на одной линии. Шорох спереди часто возникает из-за контакта цепи с рамкой переднего переключателя или чрезмерного перекоса цепи. Сначала трансмиссию очищают, поскольку песок и засохшая смазка также создают шум.

Велосипед упал или получил удар

Удар может погнуть крюк заднего переключателя. Тогда одни передачи работают нормально, а другие шумят независимо от натяжения. После падения также проверяют ролики, крепление колеса и отсутствие трещин; деформированный узел не следует выравнивать наугад.

После замены троса или переключателя

После замены троса его правильно прокладывают, закрепляют и натягивают, а после первых поездок корректируют усадку в упорах. Новый переключатель требует проверки винтов H и L, B-винта и индексации.

Какие инструменты понадобятся

Перед работой очистите трансмиссию, надежно установите велосипед и проверьте фиксацию заднего колеса.

Отвертка

Крестовая или плоская отвертка нужна для винтов H и L и, в зависимости от модели, B-винта. Насадка должна точно соответствовать шлицу, чтобы не повредить головку.

Шестигранники

Чаще всего нужны шестигранники на 4 или 5 мм для фиксации троса и переключателя. Для креплений на карбоновой раме желателен динамометрический ключ.

Пассатижи

Пассатижи помогут удержать трос. Обрезать его лучше специальными кусачками, после чего на конец устанавливают наконечник.

Смазка

После очистки используйте смазку для велосипедной цепи. Она не исправит настройку, но уменьшит шум и износ. Проникающие средства не подходят для постоянной смазки.

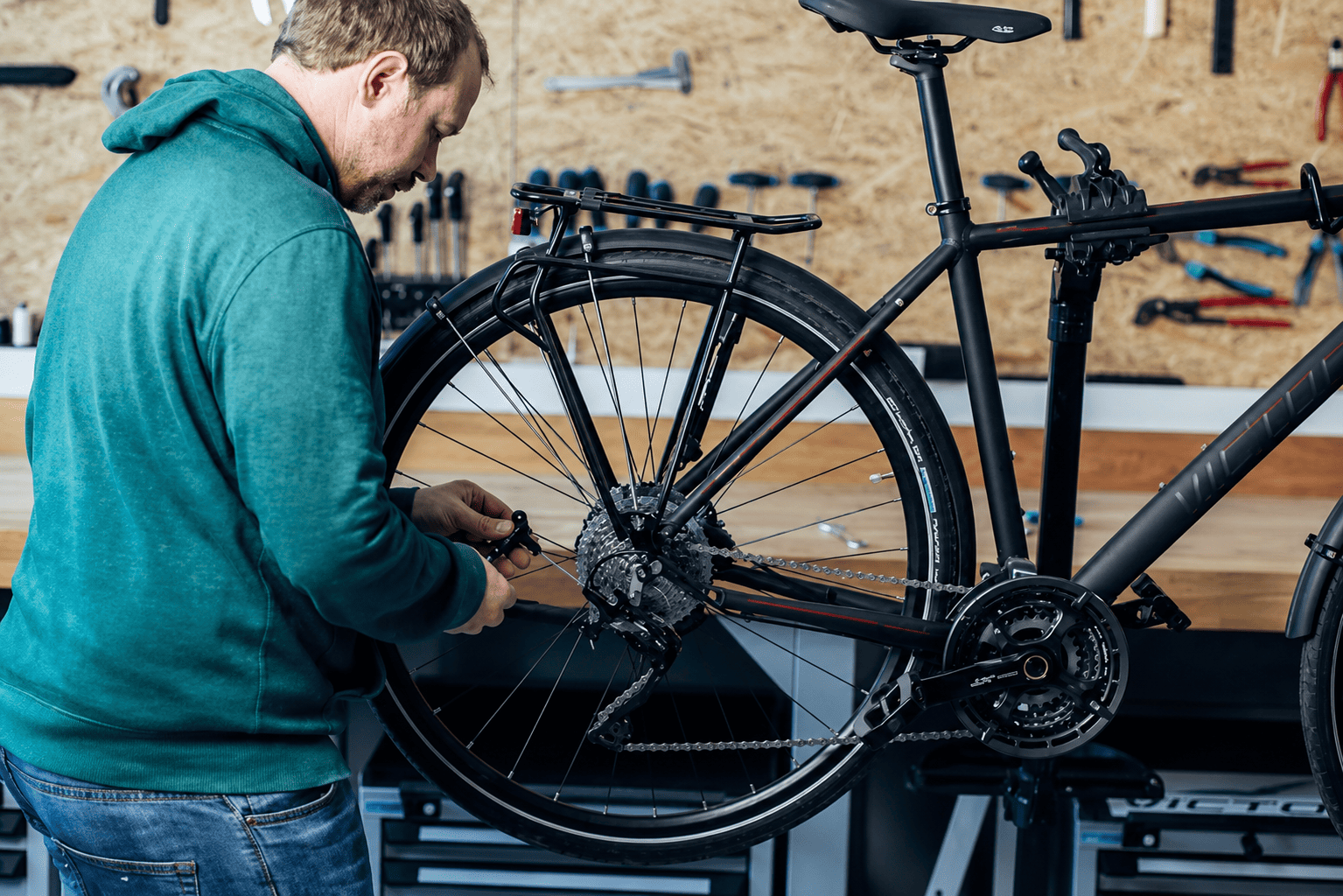

Стойка для ремонта — по возможности

Стойка позволяет свободно вращать педали. Без нее велосипед осторожно устанавливают с поднятым задним колесом, не опирая его на манетки, тормозные ручки или переключатель.

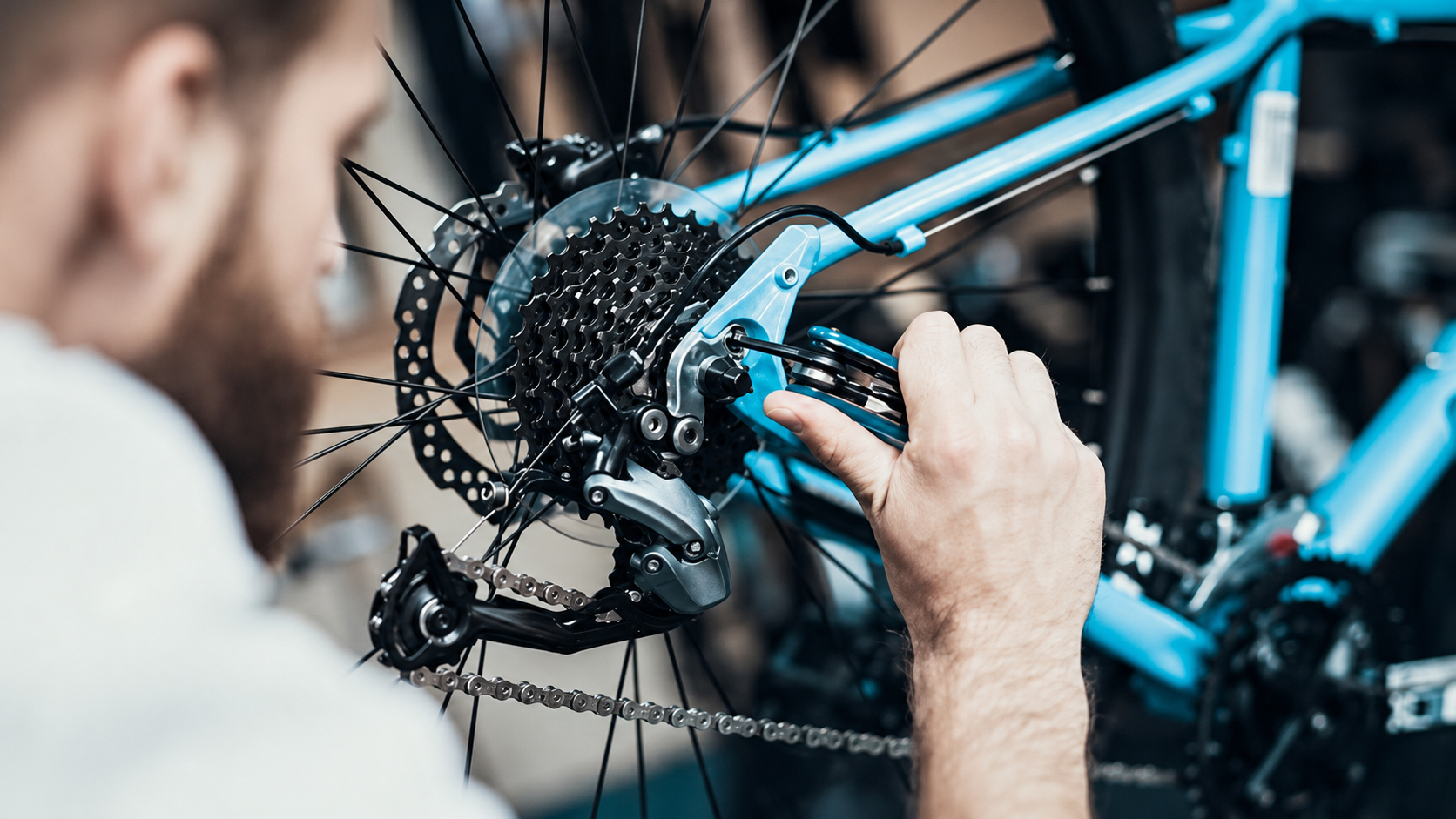

Как настроить задний переключатель скоростей

Перед регулировкой проверьте крюк, установку колеса и люфт кассеты. Очистите трансмиссию. Винты H и L задают только крайние пределы движения, а не точность промежуточных передач.

Шаг 1. Проверка состояния троса

Переведите цепь на самую маленькую заднюю звезду. Осмотрите трос возле манетки, упоров и зажимного болта. На нем не должно быть ржавчины, оборванных жил или заломов, а на рубашках — трещин и резких изгибов. Убедитесь, что все наконечники рубашек полностью вставлены в упоры.

Закрутите регулировочный барабан почти до конца и открутите его на один-два оборота. При установке нового троса переведите манетку в положение самой маленькой звезды, уберите слабину и закрепите трос без чрезмерного натяжения.

Шаг 2. Регулировка винта L

Винт L ограничивает движение заднего переключателя в сторону самой большой звезды и спиц. Переведите цепь на самую большую заднюю звезду и посмотрите на трансмиссию сзади. Верхний ролик должен находиться примерно под этой звездой, а переключатель не должен пытаться сместиться ближе к спицам.

Если цепь не доходит до самой большой звезды, ограничение слишком сильное; если падает к спицам — недостаточное. Поворачивайте винт примерно на четверть оборота и каждый раз проверяйте результат.

Шаг 3. Регулировка винта H

Винт H задает крайнее положение возле самой маленькой задней звезды. Ослабьте натяжение троса или отсоедините его, если выполняете полную настройку, и дайте переключателю перейти наружу. Если смотреть сзади, верхний ролик должен находиться на одной линии с самой маленькой звездой.

Чрезмерное смещение наружу может привести к падению цепи между кассетой и рамой, а недостаточный ход не позволит включить крайнюю передачу. Поворачивайте винт постепенно, ориентируясь на фактическое движение переключателя.

Шаг 4. Регулировка натяжения троса

После установки крайних пределов перейдите с самой маленькой задней звезды на одну передачу в сторону большей. Если цепь не поднимается или делает это с задержкой, трос необходимо немного натянуть — обычно для этого регулировочный барабан откручивают против часовой стрелки. Если цепь плохо возвращается на меньшую звезду, натяжение ослабляют, закручивая барабан.

Корректируйте натяжение по четверти оборота и проверяйте переключение в обе стороны. Если настроить всю кассету не удается, проверьте крюк, трос и совместимость компонентов.

Шаг 5. Настройка B-винта

B-винт регулирует расстояние между верхним роликом переключателя и зубьями кассеты. Переведите цепь на самую большую заднюю звезду и оцените зазор. Если ролик расположен слишком близко, он может шуметь, касаться кассеты и ухудшать переход на большие звезды. Чрезмерное расстояние делает переключение более медленным и менее точным.

Необходимый зазор зависит от модели и диапазона кассеты: производитель может предусматривать отдельное значение или специальный шаблон. B-винт выставляют по документации именно к установленному компоненту.

Шаг 6. Проверка работы на всех передачах

Вращайте педали равномерно и последовательно пройдите всю кассету в обоих направлениях. Каждое нажатие манетки должно соответствовать одному переходу. Проверьте крайние положения, но не продолжайте нажимать манетку после включения последней передачи.

После проверки на стойке совершите короткую поездку. Если цепь падает за кассету, переключатель приближается к спицам или передача меняется сама, остановитесь и повторно проверьте систему.

Как настроить передний переключатель

Передний переключатель должен четко перемещать цепь и не тереться о нее на рабочих комбинациях. Некоторые манетки имеют промежуточное положение trim для небольшого смещения рамки.

Проверка высоты установки

Нижний край внешней пластины должен проходить над зубьями большой звезды. Для многих моделей ориентир составляет 1–3 мм, но точное значение следует смотреть в инструкции. Слишком высокое положение ухудшает переключение, а слишком низкое создает риск контакта.

Проверка параллельности рамки

Сверху рамка должна быть параллельна передним звездам, если производитель не указал иное. Перекос вызывает трение и сбрасывание цепи. После корректировки крепление затягивают с рекомендованным моментом.

Регулировка винта L

Переведите цепь на самую маленькую переднюю и самую большую заднюю звезду. Винтом L установите внутренний предел так, чтобы цепь проходила максимально близко к внутренней пластине рамки, но не терлась о нее при равномерном вращении педалей. Чрезмерно открытый предел может привести к падению цепи на каретку, а слишком закрытый — не позволит включить малую звезду.

Регулировка винта H

Переведите цепь на самую большую переднюю и самую маленькую заднюю звезду. Настройте внешний предел так, чтобы цепь не терлась о внешнюю пластину и одновременно не могла упасть за большую звезду в сторону шатуна. Работайте небольшими шагами, поскольку даже незначительный поворот заметно изменяет положение рамки.

Натяжение троса

Установите манетку в положение малой передней звезды, уберите слабину троса и затяните фиксирующий болт по схеме производителя. Если цепь неохотно переходит на большую звезду, немного увеличьте натяжение регулировочным барабаном. Если она плохо возвращается на меньшую или рамка остается слишком далеко снаружи, натяжение следует ослабить.

Натяжением не исправляют неправильно установленные пределы H и L. Трос должен проходить через зажим по схеме производителя, иначе изменится ход переключателя.

Проверка переключения

Проверьте переходы между всеми передними звездами, избегая крайних перекрестных комбинаций. Если рамка установлена правильно, но четкого переключения нет, проверьте деформацию, совместимость и износ деталей.

Как правильно переключать передачи

Во время нажатия манетки педали должны вращаться, но давление на них необходимо на мгновение ослабить. После перехода цепи нагрузку плавно увеличивают.

Во время разгона

Начинайте движение на легкой или средней передаче. По мере разгона последовательно переходите на более тяжелые задние передачи. Переднюю звезду меняйте, когда диапазона кассеты уже недостаточно.

Перед подъемом

Перейдите на более легкую передачу заранее, пока велосипед еще движется с достаточной скоростью. На самом подъеме кратковременно ослабляйте давление на педали в момент переключения. Попытка перейти на большую заднюю звезду под максимальной нагрузкой сопровождается ударом и хрустом, а также ускоряет износ цепи и зубьев.

На спуске

На спуске выбирают более тяжелую передачу, чтобы педали не вращались слишком быстро. Перед следующим подъемом заблаговременно вернитесь на более легкую передачу. Не переключайте передачи при неподвижных педалях.

Во время движения по городу

Перед светофором или остановкой заранее выберите более легкую передачу для плавного старта. Небольшие корректировки полезнее постоянной езды на тяжелой комбинации.

Чего делать нельзя

Не дожимайте манетку за крайнее положение и не продолжайте движение, если переключатель касается спиц. Не используйте длительное время перекрестные комбинации и не переключайте передние и задние передачи одновременно под нагрузкой.

Самые распространенные ошибки при переключении передач

Даже правильно настроенная трансмиссия будет быстро изнашиваться, если допускать ошибки при переключении передач. Самые распространенные из них:

  • Переключение под сильной нагрузкой. Сильное давление на педали во время перехода цепи создает ударную нагрузку, особенно на подъеме. В момент переключения немного ослабьте усилие, продолжая вращать педали.
  • Перекрестная цепь. Комбинации «большая передняя — самая большая задняя» и «малая передняя — самая маленькая задняя» вызывают перекос, шум и ускоренный износ трансмиссии.
  • Резкое переключение через несколько передач. Даже если манетка позволяет перейти сразу через несколько позиций, цепи необходимо время. Под нагрузкой лучше переключаться последовательно.
  • Езда только на одной передаче. Постоянное использование одного участка кассеты вызывает неравномерный износ зубьев. Передачу необходимо менять в соответствии с рельефом и скоростью.
  • Отсутствие очистки трансмиссии. Смесь песка и смазки действует как абразив и ускоряет износ. Перед регулировкой трансмиссию следует очистить и высушить.

Как понять, что переключатель требует ремонта, а не настройки

Погнутый петух

Петух, или крюк заднего переключателя, должен удерживать переключатель в правильной плоскости относительно кассеты. После удара он может изогнуться так, что точная настройка будет работать только на части передач. Достоверно проверить геометрию можно специальным калибром. Сильно погнутый или треснувший сменный крюк обычно заменяют.

Изношенные ролики

Сильный люфт, поврежденные подшипники или острые деформированные зубья роликов ухудшают ведение цепи. Очистка может устранить шум, но не восстановит изношенную деталь. При замене важно не перепутать верхний и нижний ролики и направление их вращения, если оно обозначено.

Изношенный трос

Ржавый, распушенный или надломленный трос движется рывками и может внезапно оборваться. Замены требуют и поврежденные рубашки. Особенно внимательно осматривайте участки возле манетки и зажимного болта, где отдельные жилы часто разрушаются первыми.

Изношенная кассета

Если новая или исправная цепь перескакивает под нагрузкой на конкретных задних звездах, их зубья могут быть изношены. Регулировка переключателя не вернет металлу первоначальную форму. Кассету часто приходится заменять вместе с чрезмерно растянутой цепью или после ее несвоевременной замены.

Растянутая цепь

Цепь фактически не растягивается как цельный металл: из-за износа шарниров увеличивается расстояние между роликами. Это ухудшает зацепление с зубьями и ускоряет износ кассеты и передних звезд. Состояние проверяют калибром цепи, а допустимый предел зависит от количества скоростей и рекомендаций производителя.

Как ухаживать за трансмиссией

Очистка

После поездок по пыли, грязи или под дождем вытрите цепь и удалите загрязнения с кассеты и роликов. Для глубокой очистки используйте соответствующий обезжириватель и щетку, не допуская попадания агрессивного средства в подшипники и на тормозные поверхности. Перед нанесением смазки детали должны высохнуть.

Смазка

Наносите по небольшой капле смазки на каждый ролик цепи с внутренней стороны, вращая педали назад. Дайте средству проникнуть в шарниры, а затем тщательно вытрите излишки сухой тканью. Снаружи цепь не должна оставаться мокрой: лишняя смазка только собирает пыль.

Проверка износа цепи

Периодически используйте калибр, особенно если велосипед часто эксплуатируется под дождем, на грунте или под большой нагрузкой. Своевременная замена цепи обычно дешевле, чем одновременная замена цепи, кассеты и передних звезд. Не ориентируйтесь только на пробег: условия эксплуатации существенно влияют на ресурс.

Регулярное ТО

Перед дальними поездками проверяйте переключение, фиксацию колес, состояние тросов и отсутствие люфтов. После замены троса может понадобиться повторная подстройка. Полное техническое обслуживание целесообразно проводить как минимум перед активным сезоном, а при интенсивной или круглогодичной эксплуатации — чаще.

Таблица правильного использования передач

В таблице приведены общие ориентиры для велосипеда с двумя или тремя передними звездами. Точный выбор зависит от уклона, силы велосипедиста, ветра и диапазона кассеты. Для системы 1× изменяется только положение цепи на задней кассете.

Дорога Передняя звезда Задняя кассета
Подъем Малая; на пологом подъеме возможна средняя Большие звезды, переход на них до резкого увеличения нагрузки
Ровная дорога Средняя или большая в зависимости от скорости Средняя часть кассеты без значительного перекоса цепи
Спуск Большая, если необходимо поддерживать скорость педалированием Малые или средние звезды; перед следующим подъемом заранее перейти на более легкую передачу
Город Малая или средняя для частых стартов; большая на свободном быстром участке Средние звезды, перед остановкой — постепенный переход к большим

Вывод

Самостоятельно можно очистить трансмиссию, проверить трос, выставить ограничения H и L, отрегулировать натяжение и выполнить базовую настройку B-винта, если детали исправны и процедура понятна. Все изменения необходимо выполнять постепенно, проверяя результат после каждой четверти оборота.

В мастерскую стоит обратиться после падения, при подозрении на погнутый крюк, наличии люфтов, трещин, поврежденного переключателя или постоянного перескакивания под нагрузкой. Профессиональная диагностика также нужна, если настройка хорошо работает только на части кассеты.

Чтобы трансмиссия служила дольше, поддерживайте ее в чистоте, своевременно смазывайте цепь, контролируйте ее износ и переключайтесь без сильного давления на педали. Нужную передачу выбирайте заранее, не допуская длительной работы цепи с большим перекосом.

Частые вопросы

Как понять, что переключатель скоростей неправильно настроен?

Передача включается с задержкой, цепь постоянно цокает, самопроизвольно переходит на соседнюю звезду или пытается выйти за пределы кассеты. Если проблема проявляется только под сильной нагрузкой, дополнительно проверьте износ деталей.

Почему не переключаются передачи на велосипеде?

Причиной может быть неправильное натяжение, заклинивший или оборванный трос, сбитые ограничения H и L, загрязнение, погнутый крюк или несовместимые компоненты. Диагностику начинают с осмотра, очистки и проверки троса.

Как правильно натянуть трос переключателя?

Манетку устанавливают в исходное положение, трос прокладывают по схеме производителя, убирают слабину и затягивают болт. Точную индексацию выполняют регулировочным барабаном небольшими шагами.

Для чего нужны винты H и L?

Винт H ограничивает ход заднего переключателя возле самой маленькой звезды, а L — возле самой большой и спиц. Они предотвращают выход цепи за край кассеты, но не заменяют регулировку натяжения троса.

Как настроить задний переключатель Shimano?

Общая последовательность такая же: проверить крюк и трос, выставить крайние положения H и L, настроить натяжение и B-винт, а затем пройти все передачи. Точный зазор B-gap, порядок прокладки троса и отдельные нюансы необходимо сверить с инструкцией к конкретной модели Shimano.

Как настроить передний переключатель?

Сначала проверяют высоту и параллельность рамки относительно передних звезд, затем устанавливают внутренний предел L, закрепляют и натягивают трос, регулируют внешний предел H и тестируют переходы в обоих направлениях.

Почему цепь перескакивает между передачами?

Наиболее частые причины — неточное натяжение троса, погнутый крюк, жесткое звено или изношенные цепь и кассета. Перескакивание только под нагрузкой на конкретной звезде часто указывает на износ.

Можно ли самостоятельно настроить скорости без специальных инструментов?

Для базовой регулировки обычно достаточно соответствующей отвертки и шестигранника, а ремонтная стойка лишь облегчает работу. Для проверки крюка, точного контроля износа и затягивания карбоновых деталей нужны специальные инструменты.

Как правильно переключать передачи во время подъема?

Более легкую передачу необходимо выбрать еще перед подъемом. Если переключение требуется уже на склоне, продолжайте вращать педали, но на мгновение уменьшите давление, чтобы цепь перешла без удара.

Как часто необходимо настраивать переключатели скоростей?

Фиксированного интервала нет: проверка необходима при появлении шума или задержек, после падения, замены троса или ремонта. При нормальной работе достаточно контроля во время регулярного технического обслуживания.
